Jaringan Client-Server danJaringan Router pada Cisco Packet Tracer
Berikut Cara membuat jarinan Clien Server.
a. Membangun sebuah desain jaringanclien-server Prak 1, seperti dibawah ini :
a. Membangun sebuah desain jaringanclien-server Prak 1, seperti dibawah ini :
Gambar 1.1 Jaringan
client-server Prak 1
b. Buat jaringan DHCP dengan mengganti di IP config baik dalam PC, switch, dan
server,setelah itu jaringan client – server dengan pengembangan jaringan DHCP
pun jadi dan siap digunakan untuk mendukung jaringan yang ada. Berikut
langkah-langkahnya.

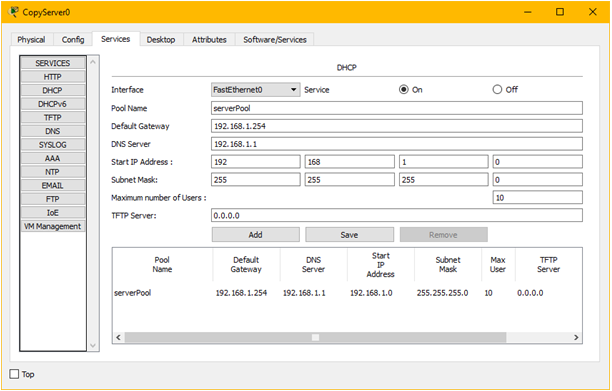

Gambar 1.2 Proses
pengatuhan IP jaringan DHCP pada jaringan client-server Prak 1
Gambar 1.3 Proses
pengatuhan IP jaringan DHCP pada jaringan client-server Prak 1
Gambar 1.4 Proses
pengatuhan IP jaringan DHCP pada jaringan client-server Prak 1 berhasil berikut
tampilannya pada PC1 hal yang sama berlaku pada PC 2 dan PC 3.
c. Setelah jaringan DHCP pada bagian Prak 1 berhasil maka selanjutnya kita
membuat bagian prak 2 yang nantinya akan dihubungkan dengan prak 1 melalui
router.
Gambar 1.5 Jaringan
client-server Prak 2
d. Hasil saat bagian 1 dan bagian 2 sudah disambungkan dengan router.
Gambar 1.6 Hasil
penggabungan antara jaringan client-server Prak 1 dan Prak 2
e. Langkah terakhir adalah melakukan setting IP
pada bagian kabel yang terhubung dari router ke prak1 dan router ke prak2. Berikut
langkah-langkahnya :
Gambar 1.7 Proses
pengaturan IP pada Prak 1 yang sudah dihubungkan ke router, karena fastethernet
pada kabel Prak 1 ke router berkode 1/0 maka menggunakan IP 192.168.1.254
Gambar 1.8 Proses
pengaturan IP pada Prak 2 yang sudah dihubungkan ke router, karena fastethernet
pada kabel Prak 2 ke router berkode 0/0 maka menggunakan IP 192.168.0.254
